12.5kA Solar PV 20KA-50ka DC penjaga lonjakan pelindung lonjakan spd
Pelindung lonjakan DC 1500V Fitur:
Fitur:
Varistor energi tinggi
Ucpv 1500V.
Fungsi tampilan kesalahan dan alarm jarak jauh
Varistor energi tinggi.
Kapasitas arus adalah 12.5kA dengan bentuk gelombang 10/350μs
Seperti semua struktur luar ruangan, instalasi PV terpapar risiko petir yang bervariasi dari satu wilayah ke wilayah lain. Sistem dan perangkat pencegahan dan penangkapan harus dipasang.
perangkat pelindung lonjakan, lindungi terhadap tegangan lonjakan petir dalam sistem surya (sistem catu daya fotovoltaik).
Unit-unit ini harus dipasang secara paralel pada jaringan DC yang akan dilindungi dan memberikan perlindungan mode umum dan berbeda.

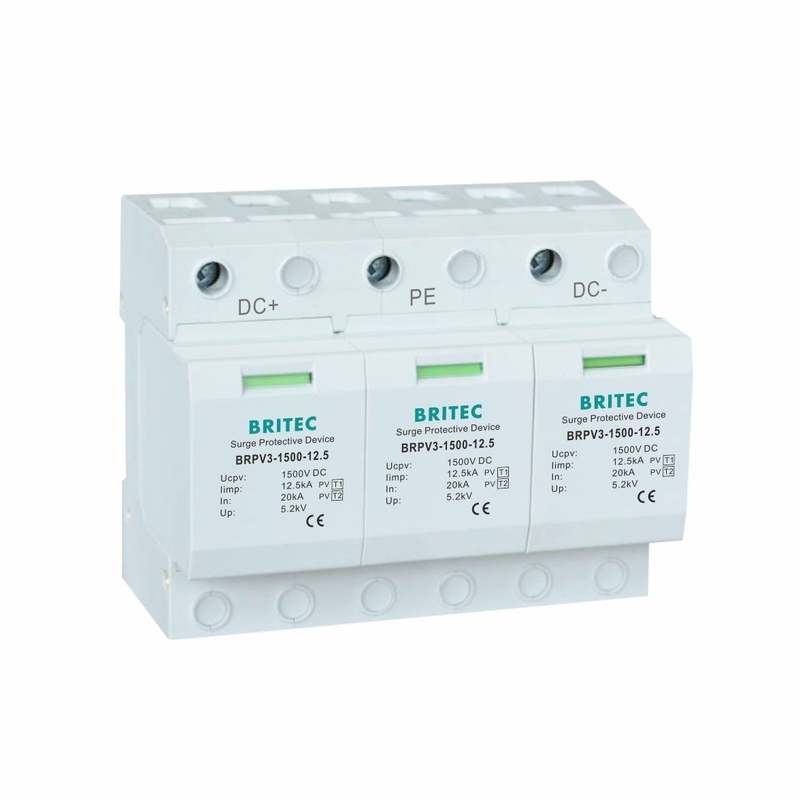

Pelindung lonjakan DC 1000V Detail Produk:
| Spesifikasi |
BRPV3-1500-12.5 |
| Klasifikasi SPD sesuai EN61643-31 |
Tipe 1+ Tipe 2 |
| Klasifikasi SPD sesuai IEC61643-31 |
Kelas I + Kelas II |
| Maks. tegangan d.c. operasi berkelanjutan Ucpv |
1500V |
| Arus impuls petir (10/350us) Iimp |
12.5kA |
| Arus pelepasan nominal (8/20μs) In |
20kA |
| Maks. arus pelepasan (8/20μs) Imax |
50kA |
| Jumlah muatan listrik Q |
6.25As |
| Energi spesifik W/R |
39kJ/Ω |
| Tingkat perlindungan tegangan [(DC+/DC-)→PE] Up |
≤5.2kV |
| Peringkat arus hubung singkat Iscpv |
1000A |
| Sekering cadangan maks. |
Sekering DC 125A |
| Waktu respons tA |
≤25ns |
| Rentang suhu pengoperasian Tu |
-40℃-80℃ |
| Luas penampang (Min.) |
4mm2 |
| Luas penampang (Maks.) |
35mm2 |
| Untuk pemasangan pada |
Rel Din 35mm |
| Bahan penutup |
Termoplastik UL94-V0 |
| Tingkat perlindungan |
IP20 |
| Kode Pesanan |
B9192 |
| Kode Pesanan (Dengan pensinyalan jarak jauh) |
B9193 |
Jenis lain untuk dipilih:
1,Arus pelepasan maksimum:40kA,50kA,
2,Jumlah kutub:2P,3P,
3,Tegangan dc operasi berkelanjutan maksimum: 600V,1000V,1500V ,
4,Arus impuls petir(10/350us):12.5kA
Aplikasi:
• Terutama digunakan dalam kotak sambungan DC pembangkit listrik fotovoltaik surya, modul fotovoltaik sel surya yang dihasilkan dilindungi oleh lonjakan atau cahaya petir, sehingga melindungi panel modul fotovoltaik surya.
• Digunakan untuk perlindungan lonjakan komponen listrik di sirkuit DC lainnya.
• Pelindung lonjakan untuk sistem pembangkit listrik tenaga surya
• Sangat cocok untuk perlindungan lonjakan peralatan saluran catu daya DC dari sistem pembangkit listrik tenaga surya.
Keuntungan:
• Kemampuan kuat pelepasan arus petir
• Struktur pemisahan modular, pengoperasian dan pemeliharaan yang mudah.
• Kontak jarak jauh bersifat opsional untuk mewujudkan pemantauan jarak jauh
• Perangkat trip panas ganda, teknologi pemutus sirkuit kontrol suhu.
• Warna jendela alarm visual menunjukkan status kerja perlindungan.
Pemasangan dan pemeliharaan:
• Dipasang secara paralel pada antarmuka zona LPZ1 dan zona berikutnya: pengontrol daya, konverter daya, dll.
• Ketika penangkal lonjakan dipasang dalam kondisi yang diperlukan, tidak memerlukan perawatan jangka panjang, tetapi hanya perawatan rutin. Jika warna jendela alarm yang terlihat berubah menjadi merah (kesalahan) selama penggunaan, itu menunjukkan bahwa pelindung lonjakan rusak dan perlu diperbaiki atau diganti
Rumah pelindung terbuat dari bahan kelas non-mudah terbakar sesuai dengan standar UL94V-0 dan rel DIN 35 mm. Dapat dipasang.
Pelindung ini untuk melindungi peralatan berharga Anda dari lonjakan, transien,
impuls petir yang terhubung ke sistem daya melalui sambaran langsung atau tidak langsung,
on/off atau hubung singkat pada saluran transmisi, terinduksi atau terhubung ke
sistem tegangan DC, memberikan keselamatan personel Anda, komunikasi
peralatan, komputer, dan peralatan elektronik lainnya misalnya tenaga surya
sistem dan lain-lain
Layanan Kami:
• 22 tahun produsen profesi terkemuka global produk listrik penangkal lonjakan.
• Semua produk akan dikemas dengan baik sebelum pengiriman.
• Pengemasan standar, dan Anda juga dapat memberi tahu kami persyaratan Anda sendiri pada pengemasan.
• Pengiriman lebih cepat.
• Diuji secara individual sebelum Pengiriman.
Mengapa membutuhkan penangkal lonjakan?
Peristiwa lonjakan tunggal yang besar, seperti petir, dapat mencapai ratusan ribu volt dan dapat menyebabkan kegagalan peralatan langsung atau intermiten. Meskipun lonjakan ini mungkin lebih kecil dalam besaran, mereka terjadi lebih sering dan dengan paparan terus-menerus dapat merusak peralatan elektronik sensitif di dalam fasilitas. Penggunaan perlindungan lonjakan yang diadaptasi kemudian sangat disarankan.
Petunjuk pemasangan:
• Pasang SPD pada rel DIN 35 mm.
• SPD ditempatkan secara paralel antara konduktor berenergi dan ground.
• SPD yang dipilih harus dirancang, dinilai, dan disetujui secara khusus untuk aplikasi pada tegangan PV dc.
