Apa itu Perangkat Pelindung Lonjakan Arus dan Mengapa Penting?
Konsep SPD: Perangkat Pelindung Lonjakan Arus (SPD) adalah peralatan listrik yang dirancang untuk melindungi sirkuit dan fasilitas terkait dari kerusakan yang disebabkan oleh tegangan lebih dan lonjakan sementara. Mereka dapat memberikan perlindungan yang tepat untuk meminimalkan waktu henti peralatan dan menjamin pengoperasian yang lancar.
Perangkat pelindung lonjakan arus, sering disebut penangkal lonjakan arus atau penekan lonjakan arus, dirancang untuk melindungi instalasi dan peralatan listrik dari tegangan lebih sementara. Lonjakan tegangan mendadak ini dapat berasal dari:
- Sambaran petir (langsung atau tidak langsung)
- Operasi pensaklaran jaringan utilitas
- Peralatan besar yang menyala atau mati
- Pemadaman listrik dan pemulihan selanjutnya
- Kecelakaan listrik
Tanpa perlindungan lonjakan arus yang tepat, kejadian tegangan sementara ini dapat merusak elektronik sensitif, mengurangi masa pakai peralatan, menyebabkan kehilangan data, dan bahkan menimbulkan bahaya kebakaran. Menurut studi industri, lonjakan daya menyebabkan kerusakan peralatan senilai miliaran dolar setiap tahunnya, menjadikan perlindungan lonjakan arus sebagai investasi penting untuk aplikasi perumahan dan komersial.
Dalam hal melindungi peralatan dan sistem listrik Anda dari lonjakan daya, memahami perbedaan antara Perangkat Pelindung Lonjakan Arus (SPD) Tipe 1 dan Tipe 2 sangat penting. Setiap tipe memiliki tujuan khusus dalam hierarki perlindungan listrik, dan memilih yang tepat dapat berarti perbedaan antara mengamankan peralatan berharga Anda atau mempertaruhkan kerusakan yang mahal.
Apa itu pelindung lonjakan arus tipe 1?
Pelindung lonjakan arus Tipe 1 melindungi bangunan perumahan dan komersial dari lonjakan tegangan eksternal berenergi tinggi, terutama disebabkan oleh sambaran petir.
Biasanya dipasang di antara pintu masuk layanan utilitas dan panel distribusi utama, mereka memberikan garis pertahanan pertama dengan mencegat lonjakan daya sebelum memasuki sistem kelistrikan bangunan. Pelindung jenis ini dapat secara efektif mengelola lonjakan besar, mencegah potensi kerusakan pada infrastruktur listrik dan peralatan yang terhubung.
Apa itu pelindung lonjakan arus tipe 2?
Pelindung lonjakan arus Tipe 2 melindungi peralatan dan peralatan elektronik sensitif dari lonjakan dan lonjakan tegangan internal yang umumnya ditemukan dalam sistem kelistrikan bangunan.
Dipasang di papan sakelar, pelindung lonjakan arus jenis ini menangani lonjakan yang terjadi dari pensaklaran beban listrik atau melewati pertahanan eksternal. Ini memberikan garis pertahanan kedua yang penting dengan mengurangi efek dari lonjakan ini, sehingga meningkatkan keselamatan dan masa pakai peralatan listrik di dalam tempat.
Perbedaan antara pelindung lonjakan arus SPD Tipe 1, Tipe 2
1. Bentuk Gelombang:
SPD yang berbeda dikategorikan dan dinilai berdasarkan bentuk gelombang tertentu yang mensimulasikan sifat gangguan listrik umum. Bentuk gelombang mengacu pada bentuk dan karakteristik spesifik dari lonjakan tegangan atau arus sementara yang dirancang untuk ditahan oleh SPD. Berbagai jenis SPD diuji dan dinilai terhadap standar bentuk gelombang yang berbeda, yang mewakili berbagai jenis potensi lonjakan. Berikut adalah beberapa yang paling umum:

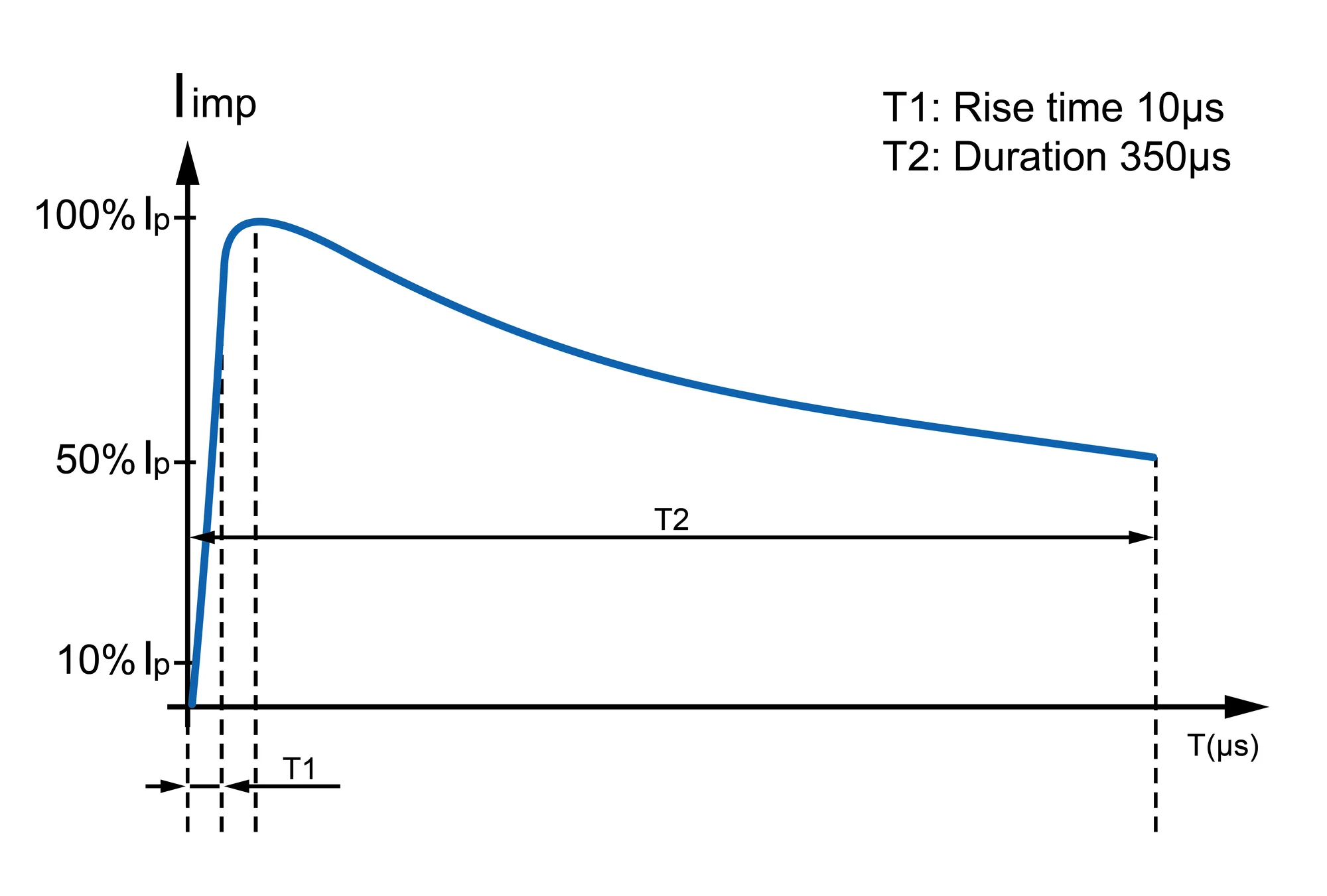

- Bentuk Gelombang 10/350 µs (SPD Tipe 1): menampilkan waktu naik 10 mikrodetik dan durasi yang lebih lama yaitu 350 mikrodetik. Bentuk gelombang digunakan dalam mendefinisikan peringkat SPD tipe 1, perangkat khusus yang dibuat untuk melindungi dari sambaran petir langsung. Waktu naik yang diperpanjang mencerminkan penumpukan tegangan yang lebih lambat yang khas dalam peristiwa petir tersebut.

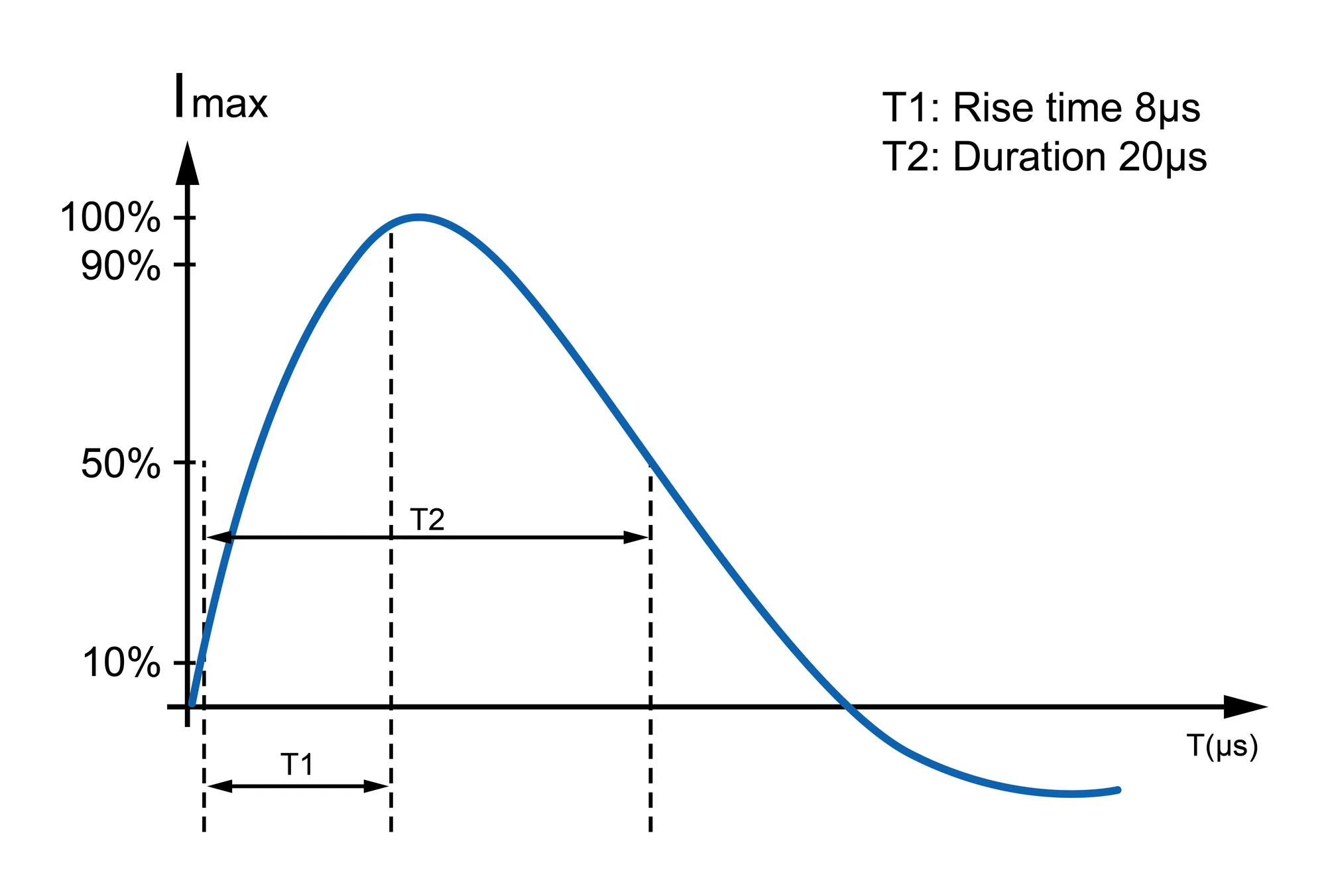

- Bentuk Gelombang 8/20 µs (SPD Tipe 2): Bentuk gelombang ini menunjukkan waktu naik yang cepat yaitu 8 mikrodetik dan durasi yang relatif panjang yaitu 20 mikrodetik. Ini adalah standar untuk mendefinisikan peringkat SPD tipe 2. Perangkat ini direkayasa untuk melindungi dari lonjakan arus tinggi yang naik cepat yang mungkin timbul dari kegiatan seperti operasi pensaklaran atau sambaran petir di dekatnya. Bentuk gelombang secara efektif mereplikasi peningkatan tegangan yang cepat yang terkait dengan peristiwa ini, memandu desain dan harapan kinerja SPD tipe 2.
2. Kapasitas Penanganan Energi:
Dua jenis SPD berbeda dalam kapasitas penanganan energinya karena mereka dirancang untuk berfungsi terhadap skenario penggunaan akhir yang bervariasi, diklasifikasikan sesuai dengan lokasi dan tingkat perlindungannya:
- Perangkat pelindung lonjakan arus (SPD) Tipe 1, dikategorikan sebagai Kelas B, secara efisien menangani arus lonjakan tertinggi yang berasal dari sambaran petir langsung atau peristiwa berenergi tinggi yang intens, dengan kapasitas penanganan energi Iimp (10/350 µs) 25kA hingga 100kA.
- Perangkat pelindung lonjakan arus (SPD) Tipe 2, diklasifikasikan sebagai Kelas C, menangani lonjakan berukuran sedang yang lebih umum daripada tipe 1 tetapi masih cukup kuat untuk merusak elektronik. Dengan kapasitas penanganan energi mulai dari In & Imax (8/20 µs) 20kA hingga 110kA.
3. Kinerja:
- Perangkat Tipe 1 dirancang untuk melindungi dari lonjakan eksternal, termasuk sambaran petir langsung, yang jarang terjadi tetapi bisa sangat merusak.
- Perangkat Tipe 2 melindungi dari lonjakan di dalam bangunan dari peralatan besar yang menyala/mati, atau terhadap lonjakan eksternal yang melewati perangkat Tipe 1.
Apakah SPD Tipe 1 lebih baik daripada Tipe 2?
SPD tipe 1 umumnya dibuat untuk mengelola lonjakan energi tinggi yang terkait dengan sambaran petir langsung. Namun, penangkal lonjakan arus tipe 1 saja tidak sepenuhnya melindungi sistem kelistrikan. Dari sudut pandang kapasitas penanganan energi, mereka memang melampaui SPD tipe 2, sedangkan SPD tipe 1 menghadapi arus lonjakan yang lebih besar. Meskipun mereka dapat menahan sebagian besar energi, masih ada arus sisa yang membutuhkan fungsionalitas penangkal lonjakan arus tipe 2.
Pertimbangkan tempat konser besar di mana pintu masuk utama dilengkapi dengan pemeriksaan keamanan yang memadai (berfungsi sebagai SPD tipe 1) untuk mencegah ancaman besar atau barang-barang yang tidak sah memasuki tempat tersebut. Pada saat yang sama, di dalam aula konser, ada personel dan pemeriksaan keamanan tambahan (mirip dengan SPD tipe 2) untuk menangani masalah yang lebih kecil untuk menjamin konser berjalan lancar.
Pilihan antara SPD tipe 1 dan tipe 2 tergantung pada faktor-faktor seperti lokasi pemasangan dan arus energi yang diantisipasi yang perlu mereka tangani. Perlu dicatat bahwa baik tipe 1 maupun tipe 2 SPD tidak secara inheren lebih unggul; efektivitasnya bergantung pada persyaratan aplikasi tertentu.
Posisi SPD tipe 1 dan tipe 2 dirancang untuk melindungi
SPD Tipe 1 dirancang secara strategis untuk dipasang di panel listrik utama dan fungsi utamanya adalah untuk menangani lonjakan energi tinggi yang berasal dari eksternal.
Ini akan dipasang di papan distribusi utama di asal instalasi listrik. Perangkat pelindung lonjakan arus Tipe 1 sangat berguna di area dengan kepadatan petir tinggi di mana risiko arus lonjakan berat atau bahkan sambaran langsung tinggi (misalnya: bangunan yang dilengkapi dengan penangkal petir).
Perangkat pelindung lonjakan arus (SPD) Tipe 1 dapat ditemukan secara luas dalam berbagai aplikasi, terutama di panel listrik utama.
Di sisi lain, SPD tipe 2 diposisikan di sub-panel atau tingkat sirkuit cabang di dalam sistem kelistrikan dan di sisi beban perangkat arus lebih peralatan layanan, termasuk SPD yang terletak di panel cabang. Mereka dirancang untuk memberikan perlindungan terhadap lonjakan lokal dan transien energi sedang hingga tinggi yang masih dapat menimbulkan ancaman bagi peralatan sensitif.
Dengan berada lebih dekat ke titik penggunaan, SPD tipe 2 menawarkan lapisan pertahanan sekunder, secara efektif mencegah lonjakan bergerak lebih jauh ke dalam jaringan listrik.
Bagaimana Cara Memilih Perangkat Pelindung Lonjakan Arus yang Tepat?
Memilih perlindungan lonjakan arus yang tepat memerlukan pertimbangan beberapa faktor:
1. Penilaian Risiko
- Paparan Petir: Properti di area yang rawan petir harus memprioritaskan perlindungan Tipe 1
- Nilai Peralatan: Peralatan bernilai lebih tinggi membenarkan perlindungan yang lebih komprehensif
- Operasi Kritis: Sistem kritis misi memerlukan perlindungan berlapis ganda
- Biaya Waktu Henti: Pertimbangkan biaya potensi waktu henti akibat kerusakan lonjakan arus
2. Pertimbangan Teknis
- Tegangan Sistem: Cocokkan SPD dengan tegangan sistem listrik Anda
- Peringkat Arus Hubung Singkat: Pastikan SPD dapat menangani arus gangguan yang tersedia
- Kapasitas Arus Lonjakan: Peringkat yang lebih tinggi memberikan perlindungan yang lebih baik dan masa pakai yang lebih lama
- Peringkat Perlindungan Tegangan (VPR): Lebih rendah lebih baik untuk peralatan sensitif
- Mode Perlindungan: L-N, L-G, N-G, L-L (perlindungan yang lebih lengkap mencakup semua mode)
3. Strategi Implementasi
- SPD Tipe 1 di pintu masuk layanan untuk menangani lonjakan paling parah
- SPD Tipe 2 di panel distribusi untuk melindungi sirkuit cabang
Haruskah saya mendapatkan SPD Tipe 1 dan Tipe 2?
Keputusan untuk menggunakan SPD tipe 1 dan tipe 2 bergantung pada berbagai faktor. Pertimbangan termasuk risiko sambaran petir di area tersebut, sensitivitas peralatan elektronik yang digunakan, rencana anggaran, dan kepatuhan terhadap kode dan peraturan listrik setempat.
Dalam situasi di mana risiko petir tinggi atau di mana peralatan kritis dan sensitif digunakan, pemasangan kedua jenis SPD seringkali direkomendasikan.
Penangkal lonjakan arus Tipe 1 wajib dipasang langsung di bawah pemutus masuk, terutama jika ada penangkal petir di atap bangunan.
Untuk lokasi industri dan komersial, wajib untuk memasang kedua penangkal lonjakan arus di tempat karena perlindungan petir ke area-area padat penduduk ini menjadi lebih mendesak, kurangnya perlindungan tidak hanya dapat menyebabkan kerusakan peralatan dan fasilitas tetapi berpotensi meluas ke membahayakan keselamatan orang.
Berkonsultasi dengan teknisi listrik atau insinyur listrik yang berkualifikasi diperlukan untuk menilai kebutuhan spesifik sistem kelistrikan dan menentukan kombinasi SPD yang paling efektif untuk perlindungan berkelanjutan.
Praktik Terbaik Pemasangan
Pemasangan yang tepat sangat penting untuk perlindungan lonjakan arus yang efektif:
1. Catatan penting sebelum memasang
- Pastikan daya pada pemutus sirkuit atau sakelar pemutus terputus.
- Prosedur pemasangan dan pengkabelan harus mematuhi standar kelistrikan nasional dan lokal.
- Teknisi atau teknisi listrik berlisensi yang berkualifikasi harus bertanggung jawab atas pemasangan dan servis sistem.
- Panjang konduktor harus sesingkat dan selurus mungkin untuk kinerja terbaik.
- Hindari menggulung kelebihan kabel. Hindari menggulung kelebihan kabel.
- Hindari tekukan 90 derajat dan tekuk kabel sebagai bulat untuk kinerja terbaik.
- Potong semua kabel ke panjang yang benar.
- Konduktor untuk pemasangan SPD sebaiknya tidak melebihi 0,5 meter dan, dalam keadaan apa pun, melebihi 1 meter.
2. Pemasangan SPD Tipe 1
- Pasang sedekat mungkin dengan pintu masuk layanan
- Gunakan kabel konduktor pendek dan lurus (kurang dari 12 inci jika memungkinkan)
- Gunakan ukuran kabel yang sesuai (biasanya 6 AWG atau lebih besar)
- Pastikan koneksi pembumian yang tepat
- Ikuti spesifikasi torsi pabrikan
3. Pemasangan SPD Tipe 2
- Pasang di sisi beban pemutus utama
- Posisikan dekat dengan peralatan atau panel yang dilindungi
- Minimalkan panjang kabel untuk mengurangi impedansi
- Gunakan pemutus khusus sesuai spesifikasi pabrikan
- Pasang di lokasi yang dapat diakses untuk inspeksi berkala
Pertimbangan Pemeliharaan dan Penggantian
Perangkat pelindung lonjakan arus tidak bertahan selamanya dan memerlukan perhatian berkala:
- Inspeksi Reguler: Periksa lampu indikator (jika tersedia) setiap bulan
- Masa Pakai: Sebagian besar SPD memiliki masa pakai yang terbatas dan menurun dengan setiap kejadian lonjakan arus
- Pemicu Penggantian: Ganti setelah kejadian lonjakan arus besar, ketika indikator menunjukkan akhir masa pakai, atau sesuai jadwal yang direkomendasikan pabrikan
- Dokumentasi: Simpan catatan tanggal pemasangan dan setiap kejadian lonjakan arus
- Pengujian: Pertimbangkan pengujian berkala oleh teknisi listrik yang berkualifikasi untuk instalasi kritis
Standar dan Kepatuhan Peraturan
Saat memilih perangkat pelindung lonjakan arus, cari produk yang sesuai dengan standar yang relevan:
- UL 1449 Edisi ke-4: Standar utama untuk perangkat pelindung lonjakan arus di Amerika Utara
- IEEE C62.41: Mendefinisikan lingkungan lonjakan arus dan prosedur pengujian
- NFPA 70 (Kode Listrik Nasional): Berisi persyaratan untuk pemasangan SPD
- IEC 61643: Standar internasional untuk perangkat pelindung lonjakan arus tegangan rendah
Kepatuhan terhadap standar ini memastikan bahwa perangkat telah diuji dan diverifikasi untuk memberikan perlindungan yang mereka klaim.
Miskonsepsi Umum Tentang Perlindungan Lonjakan Arus
Untuk membantu Anda membuat keputusan yang tepat, mari kita bahas beberapa kesalahpahaman umum:
- Miskonsepsi: Satu pelindung lonjakan arus sudah cukup untuk perlindungan seluruh bangunan.
- Realitas: Pendekatan terkoordinasi dengan berbagai jenis memberikan perlindungan yang paling komprehensif.
- Miskonsepsi: Semua pelindung lonjakan arus memberikan perlindungan yang sama.
- Realitas: Tingkat perlindungan bervariasi secara signifikan antara Tipe 1, 2, dan 3, dan bahkan antara model dalam setiap jenis.
- Miskonsepsi: Pelindung lonjakan arus bertahan selamanya.
- Realitas: Mereka menurun dengan setiap kejadian lonjakan arus dan memerlukan penggantian berkala.
- Miskonsepsi: Pelindung lonjakan arus melindungi terhadap semua masalah daya.
- Realitas: Mereka melindungi terhadap lonjakan sementara tetapi tidak terhadap tegangan lebih yang berkelanjutan, tegangan kurang, atau pemadaman.
Kesimpulan
Singkatnya, perbedaan utama antara pelindung lonjakan arus Tipe 1 dan Tipe 2 adalah lokasi dan sifat lonjakan yang dirancang untuk dilawan. Memahami perbedaan ini dapat membantu kita memilih strategi perlindungan lonjakan arus yang tepat untuk memastikan umur dan keandalan instalasi listrik dan peralatan sensitif.
Sementara penangkal lonjakan arus Tipe 1 berfungsi sebagai pertahanan utama terhadap lonjakan eksternal yang kuat seperti sambaran petir, SPD Tipe 2 memberikan perlindungan penting terhadap tegangan lebih sementara internal yang lebih sering dihasilkan di dalam instalasi listrik Anda. Seringkali, perlindungan yang paling kuat dan andal dicapai melalui pendekatan terkoordinasi yang menggunakan kedua jenis SPD dalam konfigurasi berlapis. Ini memberikan perlindungan lonjakan arus yang komprehensif dari sekunder transformator layanan hingga titik penggunaan.
