Karakteristik Produk:
| Spesifikasi |
|
BR-20 150 3+1 |
BR-20 275 3+1 |
BR-20 320 3+1 |
BR-20 385 3+1 |
BR-20 440 3+1 |
| Klasifikasi SPD menurut EN61643-11 |
|
Tipe 2 |
Tipe 2 |
Tipe 2 |
Tipe 2 |
Tipe 2 |
| Klasifikasi SPD menurut IEC61643-11 |
|
Kelas II |
Kelas II |
Kelas II |
Kelas II |
Kelas II |
| Tegangan operasi a.c. kontinu maks. (L-N) |
Uc |
150V |
275V |
320V |
385V |
440V |
| Tegangan operasi a.c. kontinu maks. (N-PE) |
Uc |
255V |
255V |
255V |
255V |
255V |
| Arus pelepasan nominal (8/20μs) |
Dalam |
10kA |
10kA |
10kA |
10kA |
10kA |
| Arus pelepasan maks. (8/20μs) |
Imax |
20kA |
20kA |
20kA |
20kA |
20kA |
| Tingkat proteksi tegangan (L-N) |
Up |
≤0.8kV |
≤1.3kV |
≤1.5kV |
≤1.8kV |
≤2.0kV |
| Tingkat proteksi tegangan 5kA (L-N) |
Up |
≤0.6kV |
≤1kV |
≤1.2kV |
≤1.3kV |
≤1.5kV |
| Tingkat proteksi tegangan (N-PE) |
Up |
≤1.5kV |
≤1.5kV |
≤1.5kV |
≤1.5kV |
≤1.5kV |
| Sekering cadangan maks. |
|
63A gG |
63A gG |
63A gG |
63A gG |
63A gG |
| Kapasitas tahan hubung singkat |
Isccr |
25kA |
25kA |
25kA |
25kA |
25kA |
| Tahan tegangan lebih sementara TOV (L-N) |
UT |
180V/5detik. |
335V/5detik. |
400V/5detik. |
500V/5detik. |
580V/5detik. |
| Kegagalan aman TOV tegangan lebih sementara (L-N) |
UT |
230V/120menit. |
440V/120menit. |
520V/120menit. |
650V/120menit. |
765V/120menit. |
| Tahan TOV tegangan lebih sementara (N-PE) |
UT |
1200V/200ms |
1200V/200ms |
1200V/200ms |
1200V/200ms |
1200V/200ms |
| Waktu respons (L-N) |
tA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| Waktu respons (N-PE) |
tA |
≤100ns |
≤100ns |
≤100ns |
≤100ns |
≤100ns |
| Rentang suhu operasi |
Tu |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
| Indikasi status operasi/kegagalan |
|
hijau/merah |
hijau/merah |
hijau/merah |
hijau/merah |
hijau/merah |
| Luas penampang (Min.) |
|
4mm² |
4mm² |
4mm² |
4mm² |
4mm² |
| Luas penampang (Maks.) |
|
35mm² |
35mm² |
35mm² |
35mm² |
35mm² |
| Untuk pemasangan pada |
|
Rel Din 35mm |
| Bahan selubung |
|
Termoplastik UL94-V0 |
| Tingkat perlindungan |
|
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
| Kode Pesanan |
|
B18741 |
B18743 |
B18745 |
B18747 |
B18749 |
| Kode Pesanan (Dengan sinyal jarak jauh) |
|
B18742 |
B18744 |
B18746 |
B18748 |
B18750 |
Fitur:
20kA Kelas C untuk Pasokan 3 Fasa.
Ini adalah perangkat ringkas yang dirancang untuk melindungi jaringan 3 fasa+netral di papan sakelar utama.
Produk ini sesuai dengan standar: EN 61643-11, CEI 61643-11, kepatuhan UL1449 ed. 4.
Sirkuit proteksi didasarkan pada varistor energi tinggi dengan perangkat pemutus termal.
Mudah dioperasikan.
Ada indikator pada kartrid untuk menandakan mode kegagalan.
Masa pakai yang lama.

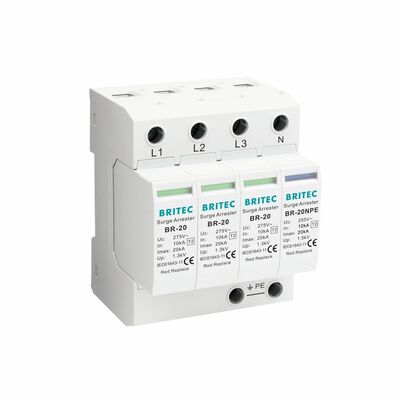

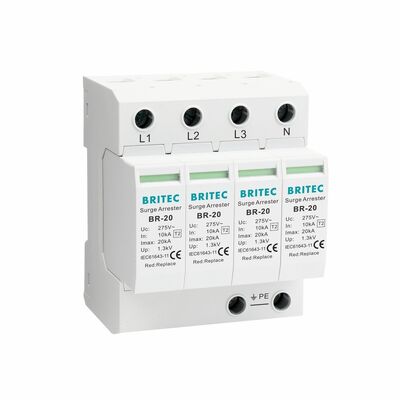

BR-20 dipasang di rel DIN dan memiliki modul yang dapat diganti untuk pemasangan dan pemeliharaan yang paling aman dan termudah.
Fungsionalitas yang sangat baik
Kemampuan pasang yang konsisten (bahkan untuk percikan N/PE)
Seri BR-20 dirancang untuk melindungi dari tegangan lonjakan petir. Unit-unit ini harus dipasang secara paralel pada jaringan AC yang akan dilindungi dan memberikan perlindungan mode umum dan diferensial.
Perangkat pemutus termal untuk setiap konektor individu
Perangkat Pelindung Lonjakan / Arrester adalah untuk perlindungan terhadap lonjakan switching.
Dengan atau tanpa kontak indikasi jarak jauh mengambang
Waktu respons<25ns.
Warna jendela yang terlihat menunjukkan status operasi, hijau berarti normal, merah berarti abnormal.
Britec Imp. & Exp. Wenzhou Co., Ltd. didirikan pada tahun 2003. Britec adalah produsen perangkat pelindung lonjakan (SPD) profesional yang merancang dan memproduksi perangkat pelindung lonjakan untuk perlindungan daya, perlindungan data, perlindungan PV, dll.
Britec memiliki laboratorium internal, laboratorium memiliki generator impuls petir 100kA 10/350µs, generator impuls 25kA 10/350µs dan generator 120kA 8/20µs, generator kombinasi 1.2/50µs 20kV, stasiun uji TOV dan peralatan uji lainnya.
Perusahaan memiliki sistem manajemen ISO9001, ISO45001, ISO14001. Berbagai produk bersertifikat TUV, CB CE, RoHS.
Britec memiliki hubungan bisnis yang panjang dengan pelanggan Eropa dan pengalaman yang baik bekerja dengan perusahaan multinasional.
Produk Utama Kami
Perangkat pelindung lonjakan Tipe 1.
Perangkat pelindung lonjakan Tipe 2.
Perangkat pelindung lonjakan Tipe 1 + Tipe 2.
Perangkat pelindung lonjakan Tipe 3.
Perangkat pelindung lonjakan DC (pv, surya).
Perangkat pelindung lonjakan jaringan
Perlindungan Lonjakan Pencahayaan LED
